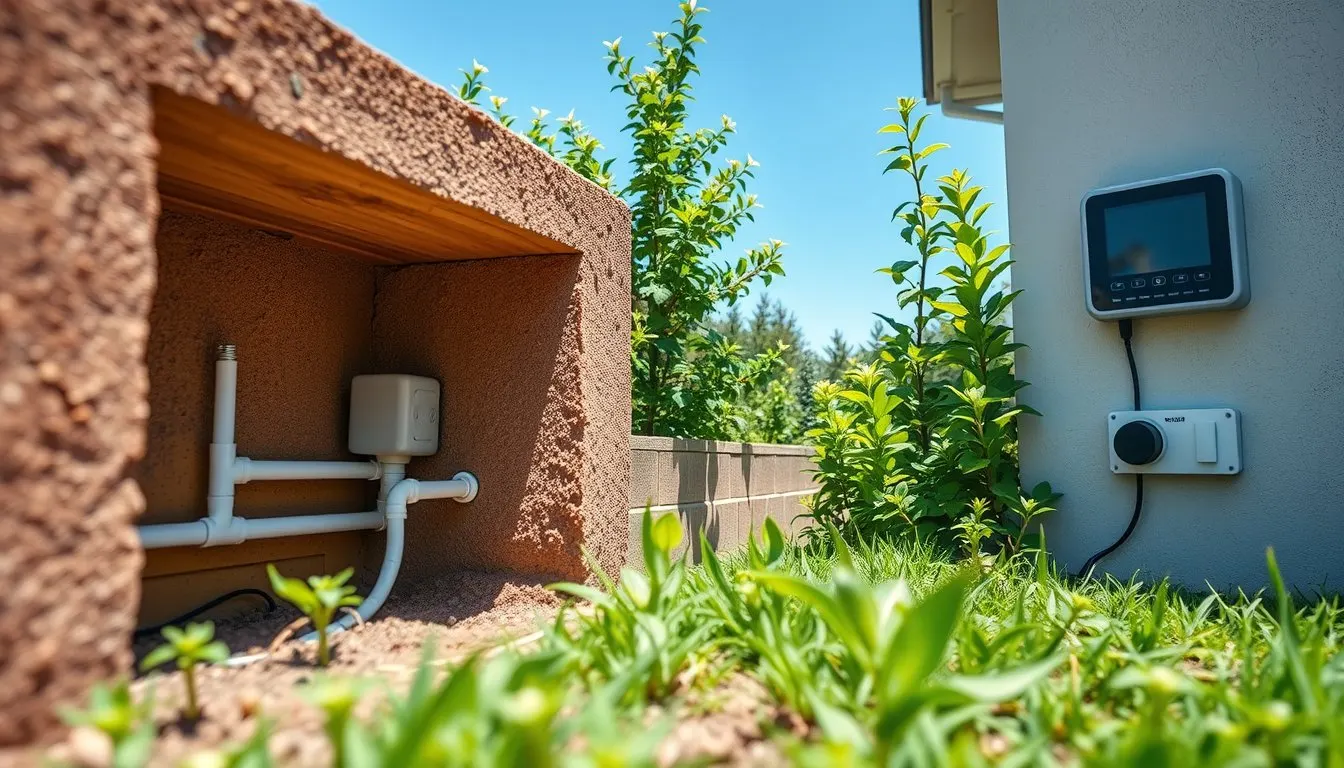

Die wichtigsten Komponenten einer automatischen Bewässerungsanlage
Eine automatische Bewässerungsanlage besteht aus wenigen, aber kritischen Bauteilen: Ventile, Steuerungen, Leitungen und Sensoren. Wer zum ersten Mal eine solche Anlage installieren will, muss verstehen, wie diese Komponenten zusammenarbeiten und welche Auswahlkriterien für den eigenen Garten gelten. Im Folgenden erhalten Sie einen kompakten Überblick, einen Schritt-für-Schritt-Plan zur Systemauslegung und praktische Hilfsmittel wie Vergleichstabellen und Checklisten.
1. Überblick über die Kernkomponenten
| Komponente | Hauptfunktion | Typische Ausführungen | Worauf Sie achten sollten |
|---|---|---|---|
| Ventile | Öffnen und schließen die Wasserzufuhr zu einzelnen Bewässerungszonen | Magnetventile (einzeln), Stromspar-Ventile, Hochdruck-Ventile | Druckbereich (typisch 1,5–3 bar), Spannung (24 V DC), Anschlussgröße (½- oder ¾-Zoll) |
| Steuerung (Controller) | Zeitpläne erstellen, Sensoren auswerten, Ventile ansteuern | Stand-alone, Smart-Controller (WLAN/Bluetooth), Wetter-angepasste Modelle | Kompatibilität zu Ventilen, Erweiterbarkeit (bis zu 12 Zonen), App-Funktionalität |
| Leitungen (Rohre & Schläuche) | Transportieren das Wasser zu den Bewässerungspunkten | PE-Rohre (Durchmesser 16-32 mm), Schlauchsysteme, Tropfschläuche | Druck- und UV-Beständigkeit, Verlegungsart (unterirdisch/oberirdisch) |
| Sensoren | Erfassen Bodenfeuchte, Regen, Temperatur | Bodenfeuchtesensor, Regensensor, Temperatursensor | Messbereich (z. B. 5-30 % VWC), Kalibrierungsmöglichkeit, Integration in Controller |
| Zusatzkomponenten | Schutz und Feinabstimmung | Druckregler, Filter, Entlüftungsventile, Rückschlagventile | Vor allem bei Regenwasser- oder Pumpensystemen wichtig |
1.1 Ventile im Detail
Magnetventile sind das Rückgrat jeder automatischen Anlage. Sie erhalten ein elektrisches Signal (meist 24 V DC) und schalten den Wasserfluss. Für Hobbygärtner, die nur wenige Zonen benötigen, reicht ein einzelnes Magnetventil pro Zone aus. Wer jedoch ein großes Grundstück bewässert, sollte Mehrfachventile oder Stromspar-Ventile in Betracht ziehen, weil diese den Stromverbrauch reduzieren.
1.2 Steuerungen (Controller)
Ein moderner Smart-Controller kann Wetterdaten aus dem Internet beziehen und die Bewässerung an aktuelle Regenprognosen anpassen. Das spart Wasser und verhindert Überwässerung. Wichtig ist, dass der Controller die gleichen Spannungsanforderungen wie die Ventile hat und erweiterbar ist, falls später weitere Zonen hinzukommen.
1.3 Leitungen und Verlegung
PE-Rohre sind robust und beständig gegen UV-Strahlung. Für die Verlegung im Beet empfiehlt sich ein Durchmesser von 20 mm, weil er einen ausreichenden Durchfluss bei moderatem Druck (ca. 2 bar) gewährleistet. Oberirdische Schläuche sind einfacher zu installieren, aber anfälliger für Beschädigungen und UV-Abbau.
1.4 Sensoren
Der Bodenfeuchtesensor misst den Wassergehalt im Wurzelbereich (5-30 % volumetrische Wassergehalt, VWC). Er wird typischerweise in 10-30 cm Tiefe eingesetzt. Ein Regensensor verhindert das Bewässern nach einem Regenereignis, indem er den Controller für eine voreingestellte Zeit sperrt.
2. Schritt-für-Schritt-Plan zur Planung Ihrer Anlage
- Bestandsaufnahme – Skizzieren Sie Ihren Garten, notieren Sie Pflanzenarten, Sonneneinstrahlung und vorhandene Wasserquellen.
- Zonen bestimmen – Gruppieren Sie Pflanzen mit ähnlichem Wasserbedarf. Jede Zone benötigt ein eigenes Ventil.
- Ventil- und Leitungswahl – Wählen Sie Ventile, die zum erwarteten Druck passen, und dimensionieren Sie Rohre (Formel: Q = A·v, wobei Q = Durchfluss, A = Rohrquerschnitt, v = Strömungsgeschwindigkeit ≈ 1 m/s).
- Controller auswählen – Prüfen Sie, ob er die gewünschte Anzahl Zonen unterstützt und ob er Smart-Funktionen bietet.
- Sensoren integrieren – Platzieren Sie Bodenfeuchtesensoren in repräsentativen Bereichen jeder Zone.
- Installation – Verlegen Sie Rohre, montieren Sie Ventile, schließen Sie den Controller an die Stromversorgung an und verbinden Sie die Sensoren.
- Inbetriebnahme & Test – Programmieren Sie erste Bewässerungspläne, prüfen Sie, ob alle Ventile korrekt öffnen und schließen, und justieren Sie Sensor-Kalibrierungen.
- Wartungsplan – Erstellen Sie eine halbjährliche Checkliste (Filter reinigen, Ventile auf Lecks prüfen, Sensoren kalibrieren).
2.1 Rechenbeispiel: Durchflussberechnung für ein 20 mm-Rohr
- Druck: 2 bar (≈ 0,2 MPa)
- Rohrinnendurchmesser: 20 mm → Radius r = 10 mm = 0,01 m
- Querschnittsfläche A: π·r² ≈ 3,14·(0,01)² ≈ 3,14·10⁻⁴ m²
- Angestrebte Strömungsgeschwindigkeit v: 1 m/s (empfohlen für PE-Rohre)
- Durchfluss Q: A·v ≈ 3,14·10⁻⁴ m³/s ≈ 0,314 l/s ≈ 18,8 l/min
Damit kann ein einzelnes 20 mm-Rohr bis zu 19 l/min transportieren – ausreichend für die meisten Tropfbewässerungszonen (typisch 2-4 l/min). Bei mehreren Tropfschläuchen muss der Gesamtdurchfluss der Hauptleitung berücksichtigt werden.
3. Praktische Vergleichstabelle: Magnetventile vs. Stromspar-Ventile
| Merkmal | Magnetventil (Standard) | Stromspar-Ventil |
|---|---|---|
| Spannungsbedarf | 24 V DC, 0,5 A | 24 V DC, 0,05 A |
| Energieverbrauch | ca. 12 W pro Ventil | ca. 1,2 W pro Ventil |
| Kosten | € 15-20 | € 25-30 |
| Lebensdauer | 5-7 Jahre (bei häufigem Schalten) | 8-10 Jahre (weniger Schaltzyklen) |
| Einsatzbereich | Kleine bis mittlere Anlagen | Große Anlagen, wo Stromverbrauch entscheidend ist |
Fazit: Für ein Hobby-System mit bis zu 4 Zonen reicht ein Standard-Magnetventil. Wer ein größeres System plant und den Stromverbrauch minimieren will, sollte in Stromspar-Ventile investieren.
4. Checkliste für die Installation und Wartung
- Gartenskizze mit Zonenplan fertig
- Ventile passend zum Systemdruck ausgewählt
- Rohre dimensioniert und Material (PE-Rohre) bestellt
- Controller (Smart-Funktion, ausreichende Zonen) bestellt
- Bodenfeuchte- und Regensensoren kalibriert
- Rohre verlegen (unterirdisch mindestens 30 cm tief)
- Ventile an Hauptleitung anschließen, Dichtheitsprüfung
- Controller programmieren (Bewässerungszeiten, Sensor-Logik)
- Testlauf aller Zonen, ggf. Nachjustierung
- Halbjährliche Wartung: Filter reinigen, Ventile auf Lecks prüfen, Sensor-Kalibrierung wiederholen
5. Häufig gestellte Fragen (FAQ)
Wie oft sollte ein Bodenfeuchtesensor kalibriert werden?
Eine Kalibrierung nach jeder größeren Saison (Frühling/Herbst) ist empfehlenswert, weil sich Bodenstruktur und Sensoralter ändern können.
Brauche ich einen Druckregler, wenn ich Regenwasser aus einem Fass pumpe?
Ja. Pumpt man Wasser aus einem Fass, kann der Druck stark schwanken. Ein Druckregler sorgt für einen konstanten Systemdruck (z. B. 2 bar), wodurch die Ventile zuverlässig arbeiten.
Kann ich das System später erweitern?
Ein modularer Controller mit freien Eingängen ermöglicht das Hinzufügen weiterer Ventile und Sensoren, ohne die gesamte Steuerung zu ersetzen.
6. Weiterführende interne Links
- Mehr über Bodenfeuchtesensoren erfahren Sie in unserem Artikel Wie funktioniert ein Bodenfeuchtesensor – Technik erklärt.
- Ein Vergleich von Sprinkler- und Tropfbewässerung hilft bei der Auswahl der Bewässerungsart: Sprinkler vs. Tropfbewässerung – Vor- und Nachteile im Vergleich.
- Für die Auswahl eines passenden Controllers lesen Sie Top 5 Smart-Bewässerungscontroller 2026 im Test.
Zusammenfassung: Die Basis einer automatischen Bewässerungsanlage bilden Ventile, ein passender Controller, robuste Leitungen und zuverlässige Sensoren. Durch eine klare Zoneneinteilung, korrekte Dimensionierung und regelmäßige Wartung erhalten Sie ein effizientes System, das Wasser spart und Ihren Garten optimal versorgt.
